RTD - Conexión

Los sensores RTD poseen 4 cables, esto hace que la podamos conectar de 3 formas al transmisor, para compensar errores:

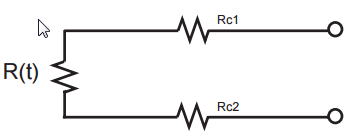

Conexión 2 Hilos



Es conveniente usar esta  configuración cuando el sensor y el transmisor estan cerca, ya que el largo y la sección del cable alteran la medición, en este caso la resistencia del cable se suma a la resistencia del sensor esto hace que se genere un error en la interpretación de la temperatura hecha por el transmisor.





La resistencia de un cable aumenta si disminuimos la seccion o aumentamos el largo de este, por esta razon usamos la conexión de 2 hilos, solo cuando tenemos corta distancia entre el sensor y el transmisor

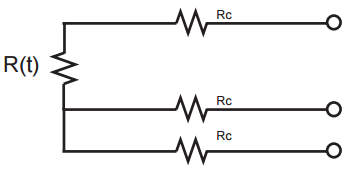

Conexión 3 Hilos



Esta es la configuracion mas usada ya que se introduce el mismo error en ambos extremos de la RTD y en el terminal de compensación, esta medición se ingresa a un puente de Wheatstone buscando el equilibrio electrico, con esto se logra eliminar el error aportado por el cable, el requisito para esta conexión es que la resistencia de los 3 cables debe ser igual.

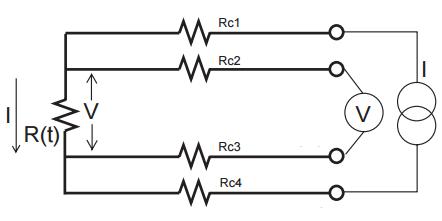

Conexión 4 Hilos



Este metodo es el mas preciso ya que incluso los cables pueden tener diferente resistencia, en este metodo se hace circular una corriente conocida en los cables de los extremos (cables 1 y 4) , entre los cables 2 y 3 se conecta un voltimetro en estos cables la caida de potencial es igual a cero, asi que el voltimetro medira el mismo voltaje que R(t), la resistencia se obtiene al dividir el voltaje medido y la corriente conocida.
